聚脲施工是一项高度专业化、系统化的工程技术，其核心在于通过专业设备将A组分（端氨基聚醚、胺扩链剂）与B组分（异氰酸酯预聚体）在高温高压下瞬间混合反应，并喷涂至基材表面，快速固化成一层高性能弹性体涂层。这一过程的最终质量，70%取决于现场施工控制，而非材料本身。本文旨在系统阐述聚脲施工的标准流程框架、各阶段核心技术要点及其内在逻辑，揭示将优秀材料转化为卓越工程的关键路径，为保障聚脲防护体系的长效可靠提供严谨的技术指引。
第一阶段：基材评估与预处理——构筑防护体系的坚实基础
基材处理是聚脲施工的生命线，直接决定了涂层的附着力与长期耐久性。其标准化流程始于严谨的基材评估，需检测混凝土的含水率（应低于8%）、强度、表面平整度及裂缝状况，或检查钢材的锈蚀等级与清洁度。预处理的核心目标是达到“坚实、洁净、粗糙、干燥”的状态。对于混凝土基材，关键工序包括：1) 表面清理：彻底清除油污、浮浆、脱模剂等污染物；2) 缺陷修补：采用专用修补砂浆处理空鼓、裂缝及不平整处；3) 表面糙化：通过喷砂、铣刨或机械打磨，形成均匀的粗糙面（混凝土通常要求CSP 3-CSP 5，钢材要求Sa 2.5级），以极大增加有效粘结面积；4) 清洁除尘：使用大功率工业吸尘器或无油压缩空气彻底清洁。对于钢材基材，喷砂除锈至Sa 2.5级是强制性要求，并在4-8小时（黄金窗口期）内涂覆配套的防锈底漆，防止二次生锈。此阶段任何疏忽都会导致附着力失效，使后续所有工作失去意义。
第二阶段：施工环境调控与设备材料精准准备
环境与设备的准备是保障化学反应顺利进行的物理前提。环境控制要求施工现场温度宜在5℃-35℃，基面温度高于露点温度3℃以上，相对湿度低于85%，并采取防风防雨措施。设备准备聚焦于专业的喷涂主机与喷枪，施工前必须进行系统性检查与调试：1) 比例校准：确保A、B两组分的体积比精确至1:1，这是保证涂层化学结构与物理性能达标的基础；2) 温度控制：将物料加热至工艺要求的稳定温度（通常65℃-75℃），以降低粘度、保证混合均匀与反应活性；3) 压力调试：确保系统压力稳定，使两组分在喷枪混合室内达到超音速撞击混合；4) 试喷与“样片”制作：这是验证设备状态、材料匹配性及环境适应性的关键步骤，通过观察样片的固化速度、表观状态并测试其物理性能，合格后方可进行大面积施工。
第三阶段：规范化喷涂作业与实时过程控制
这是聚脲施工的核心执行环节，高度依赖喷手的经验与纪律。标准化作业涵盖：1) 底漆涂覆：在处理合格的基面上均匀涂刷或滚涂配套专用底漆，形成增强附着的过渡层。2) 喷涂参数控制：施工中必须持续监控并保持设备压力、温度参数恒定。3) 标准化喷涂手法：喷枪须垂直于基面，保持30-50厘米的恒定距离，以稳定、均匀的速度移动。采用十字交叉法（Cross-pass Method）进行喷涂，即第一道沿一个方向，第二道沿垂直方向喷涂，确保涂层厚度均匀，避免漏喷或流挂。4) 厚度管理：聚脲涂层通常要求一次喷涂达到设计厚度（如2.0mm），严禁分层薄涂。需使用湿膜测厚仪在喷涂过程中进行多点实时监测，确保一次成膜达标。5) 搭接与收边处理：两次喷涂区域的搭接宽度应不小于50mm，且需在前一道涂层尚处于凝胶状态时进行搭接，以实现层间无缝融合。所有收边、角落部位需进行预涂或精细处理。
第四阶段：固化养护、质量验收与成品保护

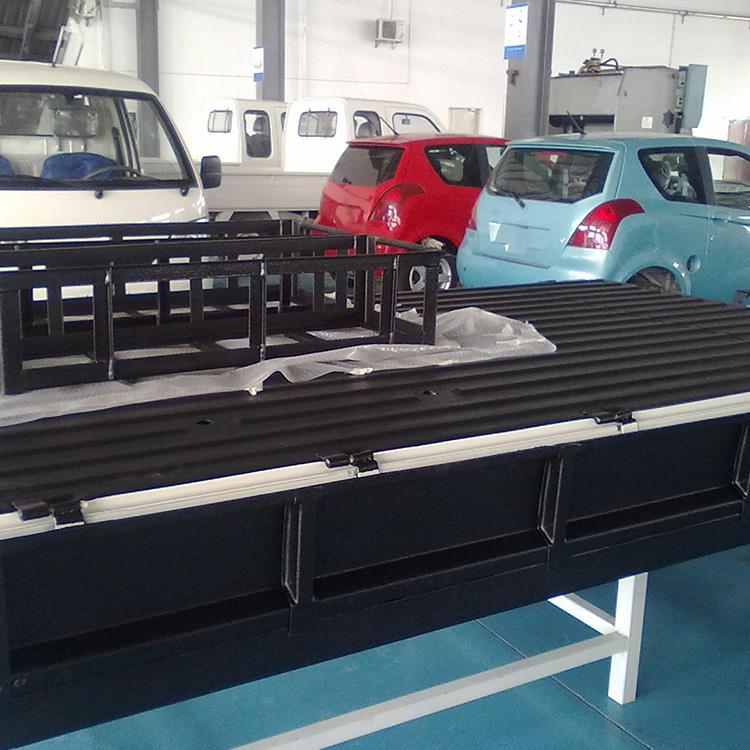

喷涂完成并非工程终点，后续处理同样至关重要。涂层需在适宜条件下进行固化养护，通常在24小时后可达到步行强度，7天后达到完全固化。在完全固化前，应避免重物冲击、尖锐物划伤及化学污染。最终质量验收必须依据设计规范和相关标准执行，主要包括：1) 外观检查：涂层应平整、连续、饱满，无流挂、气泡、针孔、开裂等缺陷；2) 厚度检测：使用磁性或涡流干膜测厚仪进行网格化多点测量，厚度须满足设计允许偏差；3) 附着力测试：采用拉拔法，检测涂层与基材的粘结强度，通常要求不低于5MPa或基材内聚破坏；4) 电火花针孔检测（适用于要求严格的防腐工程）：对涂层进行100%扫描，检测是否存在肉眼不可见的穿透性缺陷。验收合格后，方能交付并进入下一道工序。
综上所述，聚脲施工是一项环环相扣的系统工程，其本质是通过标准化的流程管理（SOP）与精细化的过程控制，将材料的化学潜能精准、可靠地转化为工程实体的防护性能。它融合了材料科学、表面工程、机械自动化与质量管理等多学科知识，其成功实践标志着现代防护工程从“工匠经验”向“技术体系”的深刻转型。
